A.機械系統:
1. 傳動心軸材料為日本進口,經熱處理研磨後硬度可達HRC-59°。
2. 齒輪箱採用螺旋齒輪傳動,齒輪為德國齒輪加工機製造,齒面JIS標準二級研磨處理,適合高負載長時間運轉,使用壽命長。
3. 嚙合傳動效率約為95%,扭力高,效率損失約5%,適合高負載長時間運轉;齒輪箱安裝油位控制器,防止因油封未及時保養而造成齒輪失油導致齒輪與軸承損壞。
4. 當齒輪箱失油時,機械自動停止,人機通知警報 (需選配人機才有此警報功能)。
5. 可選配雙收線轉盤,不停機,有效提升產量。
6. 伸線筒:採水冷卻裝置,調質硬化處理後表面噴碳化鎢鋼,硬度達HRC-68°,正常使用下使用壽命長達5~8年。
7. 附集鍊盤裝置,方便操作員於掛線時使用,有效節省人力及降低危險性。
8. 圍欄設計可限制外徑大小,進退火爐時可節省空間,方便線材打包機打包。

B.冷卻系統:
1. 眼模座直接水冷卻,入線前端附有矯正輪組,可有效提高眼模使用壽命,同時也安裝斷線停止偵測裝置。

C.電控系統及工安傷害防治裝備 :
1. 馬達採用德國品牌,與日本原裝進口變頻器,附回授轉矩補償系統,低速時高轉矩。(1Hz時,200%啟動轉矩)。
2. 控制箱採防塵裝置︰三菱可程式PLC控制系統

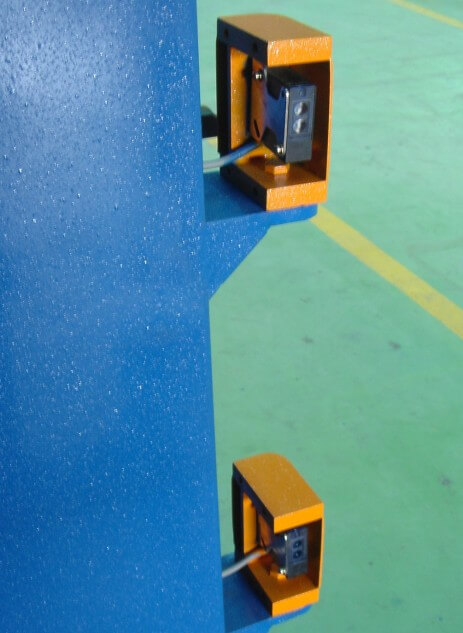

3. 紅外線安全偵測系統:當人員進入危機區域時,機械會自動停止以防止危險發生。安全網採氣壓式自動開、關,當開啟時機械自動停止。
4. 擋線尾導輪自動升高及下降裝置以氣壓缸控制。

D. 輥花線專用:
1. 輥花線專用輥輪組可供選配.
2. 附可拆式耐磨環: 分別由二塊可拆式熱打工具鋼加工而成, 基底硬材處理.

E. 控制面板:
1. 收線轉盤與伸線筒各有馬達控制速度。收線底盤為可調式控制,寸動運轉。AC變頻系統可調式控制,寸動、比例、連動運轉;線速錶安裝於機台上,操作員易於監控。
2. 可選配工業4.0:三菱PLC+人機+轉碼模組。選配之人機介面系統採台灣品牌,觸控螢幕尺寸達8吋。
3. PLC可程式控制器採用日本三菱系列,並配備乙太網路卡。
